Dveře chladírenských skladů: Praktická řešení pro prostředí s řízenou teplotou

Dveře chladírenských skladů jsou kritickými součástmi v zařízeních chladírenského řetězce, slouží jako primární bariéra, která udržuje teplotní integritu, chrání skladované zboží a zajišťuje provozní efektivitu. Jsou mnohem víc než obyčejné dveře – jsou to vysoce výkonné skříně integrující izolaci, vzduchotěsné těsnění, bezpečnostní mechanismy a často automatizaci. Tento článek poskytuje praktického průvodce pro pochopení hlavních typů dveří chladírenských skladů, klíčových kritérií výběru a základních postupů údržby.

Hlavní typy dveří chladírenských skladů

Dveře chladírenských skladů jsou klasifikovány především podle mechanismu otevírání a scénářů použití. Každý typ má své silné stránky a ideální případy použití.

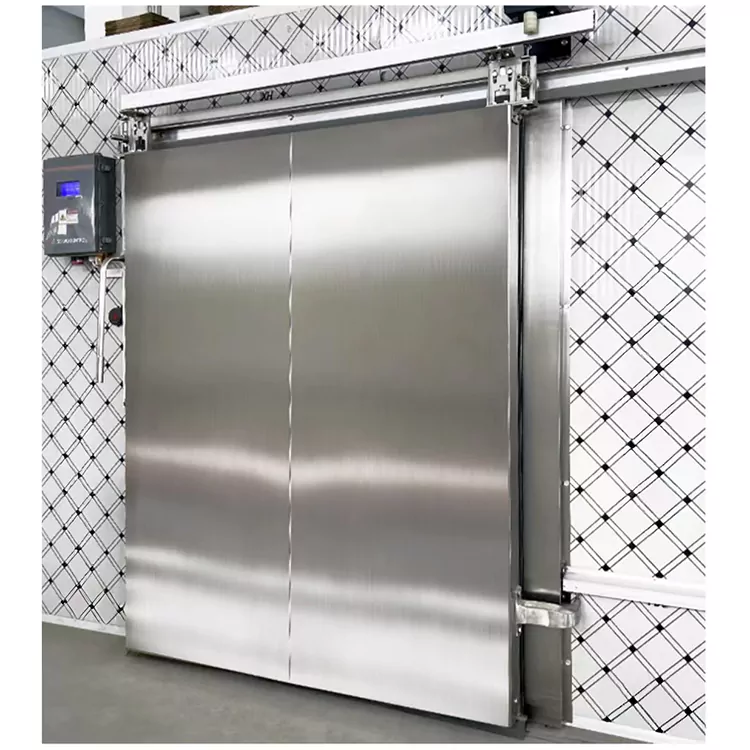

1. Posuvné dveře (horizontální posuvné)

Posuvné dveře jsou tahounem středních až velkých chladírenských zařízení a vysoce frekventovaných nakládacích ploch. Dveřní panely se posouvají vodorovně podél horních kolejnic, nevyžadují žádný otočný prostor a výrazně snižují riziko poškození nárazem vysokozdvižných vozíků nebo paletových zvedáků.

• Možnosti pohonu: Dostupné v manuální nebo elektrické verzi.

• Rychlost: Podle technických norem by rychlost otevírání/zavírání obecně neměla překročit 0,50 m/s kvůli bezpečnosti a mechanické životnosti.

• Nejlepší pro: Skladové uličky, logistické koridory a jakékoli oblasti s častým provozem vysokozdvižných vozíků.

2. Sklopné otočné dveře

Jedná se o nejjednodušší a nejekonomičtější variantu, fungující na konvenčních pantech.

• Výhody: Jednoduchá konstrukce, vynikající těsnící schopnost (při správném nastavení), nízké počáteční náklady.

• Nevýhody: Vyžaduje volný prostor pro houpání uvnitř i vně místnosti; není vhodný pro rušné pruhy pro vysokozdvižné vozíky; může způsobit poškození kolize ve stísněných prostorách.

• Nejlepší pro: Malé dveřní otvory, chodníky pro personál a oblasti s nízkým provozem, kde prostor není omezením.

3. Vysokorychlostní rolovací vrata

Tyto dveře se vyznačují vysokou rychlostí otevírání a zavírání 1 až 2 m/s, což minimalizuje ztráty studeného vzduchu a infiltraci teplého vzduchu při častém průchodu.

• Klíčové vlastnosti: Vybaveno senzory ochrany proti přivření a funkcí automatického resetu pro bezpečnost.

• Nejlepší pro: Vysoce frekventované logistické křižovatky, kde je kritické udržení teploty a rychlost.

4. Vertikální zvedací a skládací dveře

Používají se tam, kde je omezená boční vůle. Dveřní panel se pro otevření vertikálně zvedne nebo vyklopí nahoru.

• Požadavek: Dostatečný prostor nad hlavou pro koleje a uložení dveří je nezbytný.

• Nejlepší pro: Prostory s úzkými bočními stěnami, ale přiměřenou výškou stropu.

Konstrukce a materiály: Jádro izolace a těsnění

Výkon dveří chladírenského skladu závisí zásadně na jejich materiálech a konstrukci.

Izolační jádro dveřního panelu

Jádro je obvykle vyrobeno z tuhého polyuretanu (PU) nebo PIR pěny, vstřikované pod vysokým tlakem do dutiny panelu. Hustota pěny by měla dosahovat 40–45 kg/m³, aby byla zajištěna optimální tepelná odolnost.

Tloušťka panelu se liší podle teplotní aplikace:

Obklady panelů

Vnější pláště jsou obvykle vyrobeny z nerezové oceli 304 o tloušťce 0,8 mm nebo předem potažené pozinkované oceli. Nerezová ocel nabízí vynikající odolnost proti korozi a snadné čištění, takže je preferovanou volbou pro potravinářský, farmaceutický a hygienický průmysl.

Systém těsnění

Vzduchotěsné těsnění je důležité, aby se zabránilo úniku tepla. Těsnění kolem rámu dveří jsou vyrobena z TPE (termoplastického elastomeru) nebo silikonové pryže, určené pro teploty v rozsahu od –75 °C do 75 °C. Tyto materiály zůstávají pružné i při nízkých teplotách a zajišťují těsné uzavření.

Topný systém proti mrazu

U mrazírenských aplikací musí být elektrické topné dráty zapuštěny do rámu dveří a prahu, aby se zabránilo zamrznutí dveří.

• Teplotní limit: Povrchová teplota topného drátu by neměla překročit 70 °C.

• Redundance: Záložní topný okruh se důrazně doporučuje, aby se zabránilo znehybnění dveří v případě poruchy primárního ohřívače.

• Hloubka instalace: Prahové topné dráty by měly být zapuštěny v hloubce přibližně 60 mm pod povrchem pro efektivní distribuci tepla.

Jak vybrat správná dvířka chladírny

Výběr vhodných dveří vyžaduje vyvážení více provozních a ekonomických faktorů.

Krok 1: Definujte své provozní požadavky

Frekvence provozu: Vysokofrekvenční provoz vysokozdvižných vozíků vyžaduje posuvná nebo vysokorychlostní rolovací vrata; nízkofrekvenční přístup personálu vyhovuje otočným otočným dveřím.
Velikost otvoru dveří: Větší otvory obecně upřednostňují posuvné nebo vertikální zdvihové konstrukce.
Typ nákladu: Zvažte, zda je zboží paletizováno, přepravováno ručně nebo dopravováno automatizovanými systémy.

Krok 2: Vyhodnoťte teplotní podmínky

Mrazicí aplikace (-18°C a méně): Povinné elektrické vytápění rámu, prahu a průhledových panelů; tloušťka izolace minimálně 120 mm.
Aplikace chladiče (0°C až 5°C): Tenčí panely (~90 mm) mohou stačit; topení obvykle není potřeba.
Ultra-nízké/výbuchové mrazáky: Konzultujte s výrobci řešení na míru se zvýšenou izolací a vytápěním.

Krok 3: Upřednostněte bezpečnostní a nouzová opatření

• Vnitřní nouzové odblokování: Všechny uzamykatelné dveře chladírenských skladů musí být vybaveny vnitřním nouzovým odblokovacím mechanismem, aby se zabránilo uvěznění personálu uvnitř. Toto zařízení by mělo být opatřeno fluorescenčním značením a alespoň jednou ročně by mělo být podrobeno praktickému nouzovému cvičení.

• Senzory proti přiskřípnutí/bezpečnostní senzory: Poháněné dveře musí obsahovat infračervené detektory přítomnosti, bezpečnostní světelné závěsy nebo pneumatické bezpečnostní lišty, které spustí okamžité zastavení nebo zpětný pohyb při střetu s překážkou.

Krok 4: Zvažte celkové náklady na vlastnictví (TCO)

Zatímco vysokorychlostní rolovací nebo automatizované posuvné dveře mají vyšší počáteční náklady, mohou přinést významné dlouhodobé úspory v aplikacích s vysokým provozem:

Snížení ztrát studeného vzduchu a spotřeby energie.
Minimalizace frekvence údržby.
Snížení rizik kvality produktu v důsledku teplotních výkyvů.

Naopak ruční křídlové dveře mohou být cenově výhodnější pro vedlejší místnosti s nízkou návštěvností.

Běžná údržba a péče

Pravidelná preventivní údržba je nezbytná pro zajištění spolehlivého výkonu a prodloužení životnosti. Doporučuje se strukturovaný plán údržby.

Denní kontroly (před/po každém použití)

Zkontrolujte těsnění, zda není prasklé, nahromaděné námrazou nebo zda není fyzicky poškozeno. Odstraňte nahromaděný led z oblasti těsnění.
Vyčistěte pásy, válečky a prahy od nečistot, ledu a cizích předmětů, abyste zajistili hladký provoz.
Vizuálně zkontrolujte, že topná tělesa fungují (žádná nadměrná tvorba ledu na rámu nebo prahu).

Pravidelná údržba (týdně až čtvrtletně)

Mazání: Naneste vhodné potravinářské nebo nízkoteplotní mazivo na závěsy, pásy, válečky a hnací řetězy, abyste snížili opotřebení.
Testování bezpečnostního systému: Ověřte fungování fotoelektrických senzorů, ochrany proti přivření a mechanismů nouzového uvolnění.
Kontrola hardwaru: Zkontrolujte a utáhněte všechny šrouby, držáky a upevňovací prvky, které se mohou uvolnit v důsledku vibrací při opakovaném provozu.
Ověření ohřívače: Změřte odběr proudu nebo teplotu, abyste se ujistili, že topné kabely fungují v rámci specifikace.

Běžné odstraňování problémů

Závěr

Výběr správných dveří chladírenského skladu je otázkou nalezení optimální rovnováhy mezi tepelným výkonem, mechanickou odolností, bezpečnostními opatřeními a provozní frekvencí. Dveře, které odpovídají specifickým požadavkům vašeho zařízení, nejen sníží plýtvání energií a zachovají kvalitu produktu, ale také přispějí k bezpečnějšímu a produktivnějšímu pracovnímu prostředí.

Klíčové body pro úspěšný výběr a údržbu:

1. Přizpůsobte typ dveří frekvenci provozu a dostupnému prostoru.

2. Specifikujte adekvátní tloušťku izolace a topné systémy na základě nejnižší provozní teploty.

3. Nikdy nedělejte kompromisy v oblasti bezpečnosti – o vnitřních nouzových spínačích a zařízeních proti sevření nelze vyjednávat.

4. Zaveďte plán běžné údržby – malá investice do údržby zabrání nákladným poruchám.
